Wzorcowanie kluczy i wkrętaków dynamometrycznych

Wykonujemy kalibrację różnego rodzaju narzędzi dynamometrycznych, a w szczególności przeprowadzamy wzorcowanie kluczy dynamometrycznych i wkrętaków.

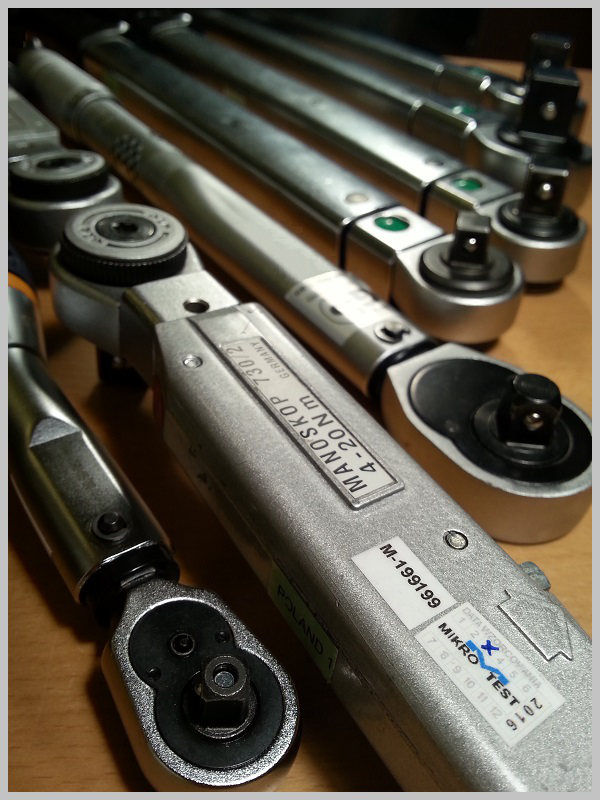

Narzędzia dynamometryczne ręczne które wzorcujemy to:
- klucze dynamometryczne jednostronnego i dwustronnego działania, typu I i II o zakresie pomiarowym do 1500 Nm,
- wkrętaki dynamometryczne,
oraz przetworniki momentu siły wraz z miernikami, stanowiska do wzorcowania kluczy, testerów momentu siły.

Wzorcowanie kluczy wykonujemy zgodnie z normą PN-EN ISO 6789 "Narzędzia montażowe do śrub i nakrętek, Narzędzia dynamometryczne ręczne, Wymagania i metody badań dotyczące zgodności projektu, jakości wyrobu i procedury ponownego wzorcowania"

Kalibracja klucza, wkrętaka obejmuje wyznaczenie:
- wartości wzorcowanego momentu siły dla jednego kierunku działania narzędzia - moment prawy lub lewy lub też dla obydwu kierunków działania,
- błędów wskazań narzędzia w punktach równych 20%, 60% i 100% jego górnego zakresu pomiarowego (w każdym z tych punktów wykonujemy 5 pomiarów wzorcowanego momentu siły),
- powtarzalności wskazań klucza lub wkrętaka
Wyniki wzorcowania podajemy w % i Nm.

Wzorcowanie kluczy wykonujemy wg. podziału na grupy ze względu na wartość ich górnego zakresu pomiarowego:
- do 10Nm
- od 10Nm do 100Nm
- od 100Nm do 500Nm
- od 500Nm do 1000Nm
- od 1000Nm do 1500Nm
Podział na grupy wiąże się z koniecznością zastosowania w procesie kalibracji różnych przetworników momentu siły, co w efekcie daje różne wartości niepewności pomiaru.

W świadectwie wzorcowania podajemy zgodność z wymaganiami normy w postaci zapisu: "W wyniku wzorcowania stwierdzono, że narzędzie dynamometryczne spełnia wymagania metrologiczne ustalone w PN-EN ISO 6789 pkt. 5.1.5 w zakresie dopuszczalnego błędu wskazań"

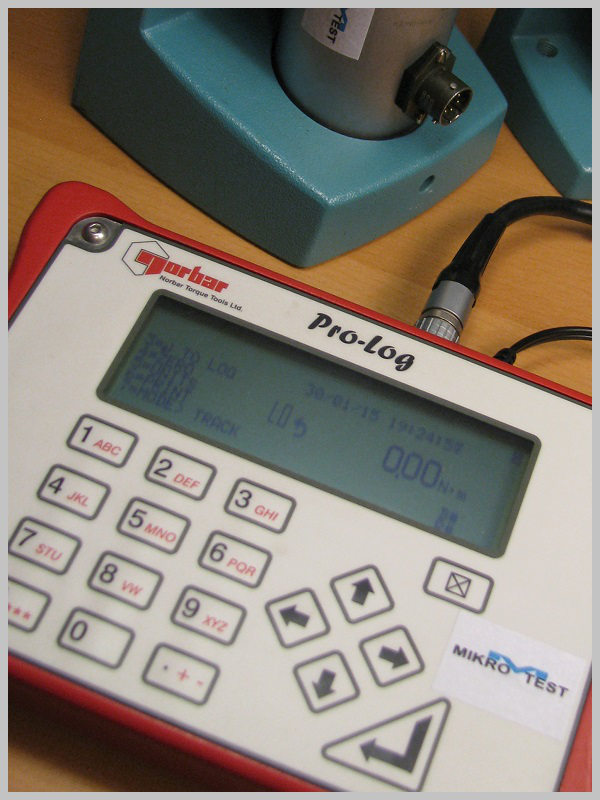

Sprawdzanie kluczy dynamometrycznych wykonujemy z zastosowaniem stanowiska pomiarowego wyposażonego w miernik PRO-LOG (Norbar Torque Tools Ltd.) oraz przetworniki momentu siły prod. NORBAR typu ETS oraz typu CL22 prod. ZEPWN.

Podział narzędzi dynamometrycznych ręcznych których wzorcowanie wykonujemy:

TYP I - Narzędzia dynamometryczne wskazujące
Klasa A: klucz z trzpieniem giętym i skrętnym
Klasa B: klucz o sztywnej obudowie, z podziałką lub czujnikiem zegarowym,
lub wyświetlaczem
Klasa C: klucz o sztywnej obudowie z pomiarem elektronicznym
Klasa D: wkrętak z podziałką lub czujnikiem zegarowym, lub wyświetlaczem
Klasa E: wkrętak z pomiarem elektronicznym

TYP II - Narzędzia dynamometryczne nastawne
Klasa A: klucz nastawny z podziałką lub wyświetlaczem
Klasa B: klucz o stałym nastawieniu
Klasa C: klucz nastawny bez podziałki
Klasa D: wkrętak nastawny z podziałką lub wyświetlaczem
Klasa E: wkrętak o stałym nastawieniu
Klasa F: wkrętak nastawny bez podziałki
Klasa G: klucz nastawny z trzpieniem giętym, z podziałką

Dopuszczalne błędy wskazań narzędzi dynamometrycznych wg. ISO 6789:

typ I, klasa A     ±6%
typ I, klasa B     ±6% / ±4%    ( ≤ 10 Nm / > 10 Nm )
typ I, klasa C     ±6% / ±4%    ( ≤ 10 Nm / > 10 Nm )
typ I, klasa D     ±6%
typ I, klasa E      ±6% / ±4%    ( ≤ 10 Nm / > 10 Nm )

typ II, klasa A    ±6% / ±4%    ( ≤ 10 Nm / > 10 Nm )
typ II, klasa B    ±6% / ±4%    ( ≤ 10 Nm / > 10 Nm )
typ II, klasa C    ±6% / ±4%    ( ≤ 10 Nm / > 10 Nm )
typ II, klasa D    ±6%
typ II, klasa E    ±6%
typ II, klasa F    ±6%
typ II, klasa G    ±6%
