Wzorcowanie sprawdzianów tłoczkowych jedno-granicznych i dwu-granicznych, pomiary tłoczków przechodnich i nieprzechodnich, kalibracja sprawdzianów do otworów. Legalizacja sprawdzianów walcowych pomiar średnicy walca tłoczka gładkiego.Pomiary sprawdzianów tłoczkowych



WZORCOWANIE SPRAWDZIANÓW TŁOCZKOWYCH


Sprawdzany do otworów:
- tłoczkowe jednograniczne
- tłoczkowe dwugraniczne -strona przechodnia i nieprzechodnia

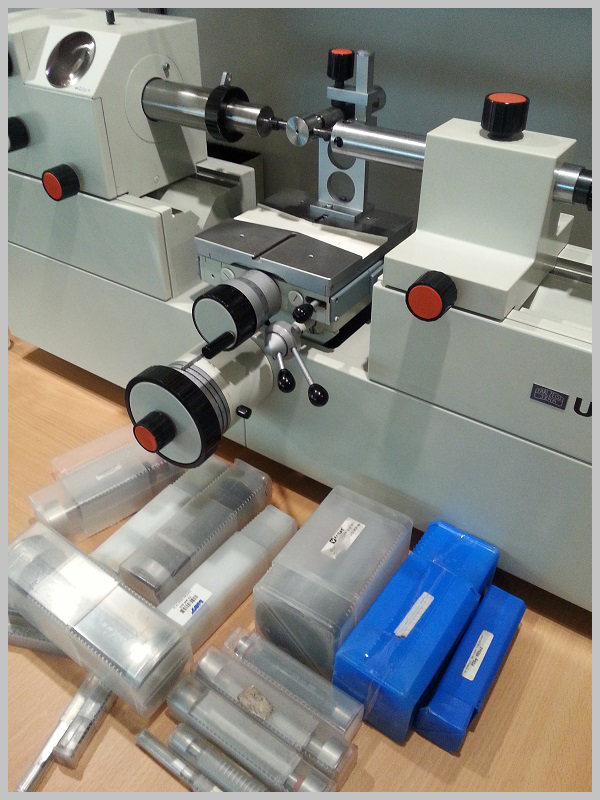

Wzorcowanie sprawdzianów wykonujemy z zastosowaniem długościomierza poziomego ULM 02-600 produkcji Carl Zeiss Jena o działce elementarnej 0,0002 mm i zakresie pomiarowym 600 mm.

Kalibracja sprawdzianu tłoczkowego dwugranicznego, obejmuje wyznaczenie średnicy zewnętrznej strony przechodniej i nieprzechodniej tłoczka w postaci zakresu (Dmin ÷ Dmax) wymiarów, gdzie:
Dmin - zmierzona minimalna średnica tłoczka,
Dmax- zmierzona maksymalna średnica tłoczka.
W wynikach wzorcowania podajemy również wartość średnią średnicy Dsr otrzymaną ze wszystkich pomiarów we wszystkich przekrojach sprawdzianu tłoczkowego (walcowego).

Pomiary średnicy każdego tłoczka (walca) wykonujemy w trzech równomiernie rozłożonych, co 60º, przekrojach poziomych (α = 1, 2, 3) oraz trzech przekrojach pionowych (h = 1, 2, 3)



Niepewność rozszerzona (k=2, 95%) wyznaczenia średnicy tłoczków wynosi:
1,1 μm - dla Ø poniżej 1 mm
1,2 μm - dla Ø (1 ÷ 15) mm
1,4 μm - dla Ø (15 ÷ 30) mm
1,6 μm - dla Ø (30 ÷ 60) mm
1,8 μm - dla Ø (60 ÷ 100) mm



Znaczenie znaków w zapisie tolerowania
- sprawdzian tłoczkowy dwugraniczny 50H7

50   - wymiar nominalny średnicy sprawdzianu tłoczkowego,
H     - symbol rodzaju tolerancji
7     - klasa dokładności wykonania
